美國進口Dytran 5384 振動式6自由度USB振動測量系統
種類：振動傳感器
類型：通用型
規格：29 x 29 x 19.1 mm
型號：5384
應用范圍：為基于振動或沖擊的“線端”驗收測試制定“合格/不合格”標準、為報告和白皮書制作圖形，圖表和數據、記錄“前后”條件，以評估設計變更的有效性、執行行駛質量和其他“全身”人體反應研究、為簡化的機械狀態監測程序奠定基礎、快速量化并精確定位不需要的振動源、測量重型設備，施工現場和結構的傾斜角度、調查任何事情以了解正在發生的事情——這是解決問題的第一步！
產品介紹
Dytran 5384，創新的解決方案，可用于快速、便攜、經濟高效的6自由度振動測量和數據采集。振動器? 6DoF本質上是一個即插即用、經濟高效的便攜式數據采集系統。它包含一個8極橢圓消除混疊濾波器，可測量X、Y、Z加速度以及橫搖、俯仰和偏航。 易于安裝的軟件允許實時、三方向加速度采集以及角速度測量。振動切割? 6DoF可以繪制記錄數據，縮放并選擇記錄數據的特定時間段進行后處理，再現插值過采樣數據以提供更好的振動信號分辨率，以CSV、JPG、UFF58和MAT LAB格式導出多種文件類型，包括時間數據、FFT、PSD和CPB。對于希望為VibraScout構建自定義應用程序的客戶，可以使用應用程序編程接口（API）? 6自由度。
產品特性
應用后處理分析記錄來自VibraScout的數據? 6D傳感器
包含一個8極橢圓消除混疊過濾器
測量X、Y、Z加速度以及橫搖、俯仰和偏航
實時顯示加速度、陀螺儀和溫度數據，緩沖時間為5秒
測試日志，用于顯示總記錄數據的RMS、Max、Min和pk–pk圖
用于數據回放的"范圍預覽"功能
速度和位移計算的單積分和雙積分
每個獨立通道的用戶定義過濾器
FFT與倍頻程分析
多通道疊加
一鍵式將所有繪圖和文本文件導出到數據文件目錄
規格參數
|
量程 |
14 g |
|
輸出噪聲 |
0.01 g RMS |
|
頻率響應 |
0 to 1000 Hz |
|
精度 |
2 % |
|
工作溫度 |
-40 to 85 ℃ |
|
最大機械沖擊 |
±3000 gpk |
|
非線性 |
1 %F.S. |
|
重量 |
25 g |
|
安裝 |
2個#4螺釘或2個M3螺釘 |

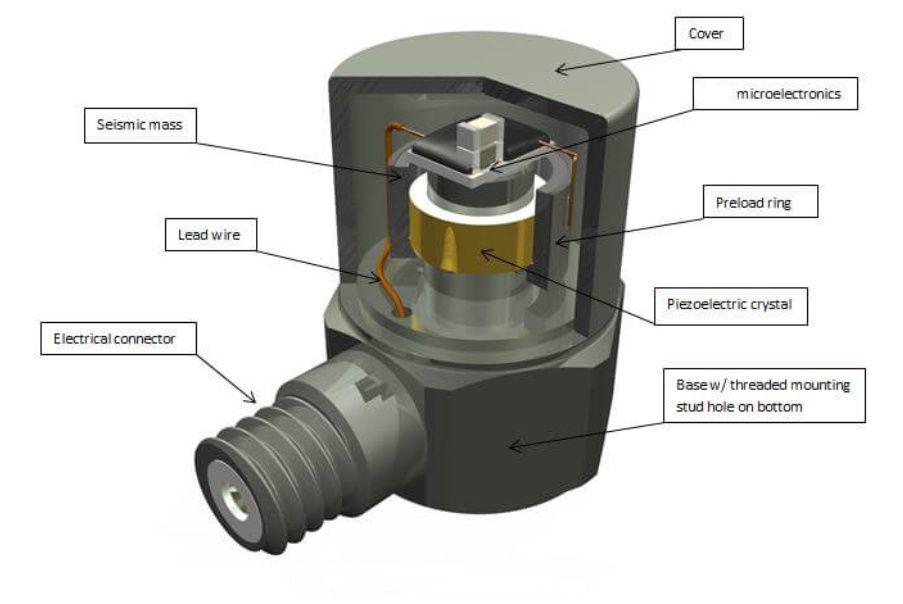

產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。
產品細節圖
產品應用圖
