產品介紹
Dytran 1061C，壓電電荷型力傳感器，設計用于在較寬的頻率范圍內測量10至25000 Lb F的壓縮力和拉伸力。該動態力傳感器的靈敏度為–9 pC/Lb F，可在張力模式下測量高達500 lbs的滿量程，并可在+500°F（+260°C）的高溫下可靠工作。 不銹鋼外殼，重量為420克。10–32徑向連接，3/8–16螺紋孔，位于傳感器外殼的頂部和底部，便于安裝。
產品特性
不銹鋼
+500 °F(+260 °C)工作溫度
電荷型
規格參數
|
量程 |
111200 N |
|
靈敏度 |
-2.02 pC/N |
|
最大壓力值 |
266880 N |
|
最大拉力值 |
4448 N |
|
線性 |
±1 %F.S |
|
工作溫度 |
-73 to 260 °C |
|
連接 |
10-32 徑向連接 |
|
重量 |
420 g |
|
安裝 |
3/8-16螺紋（頂部和底部） |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

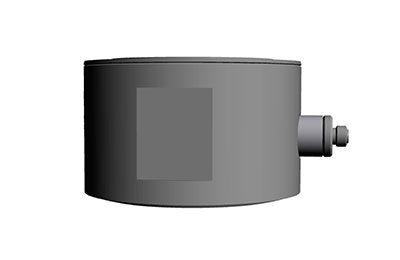

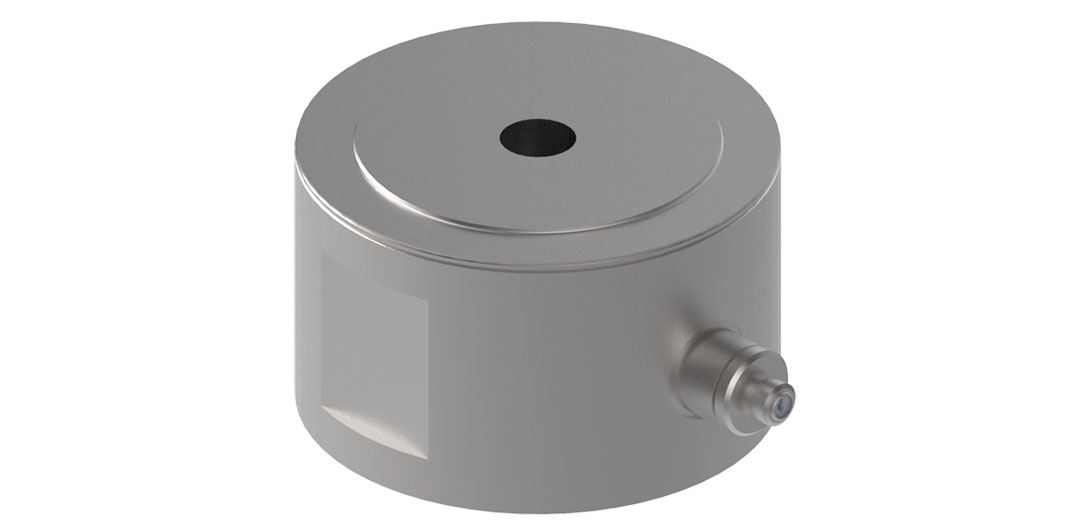

產品細節圖
產品應用圖
