產品介紹
Dytran 3243系列，輕巧、防潮的三軸IEPE加速度計傳感器，重量僅為2.5克。 3243系列采用鈦合金結構，10 mV/g靈敏度和粘合劑安裝，包括一根2米長的整體式電纜，其末端為一個或三個BNC連接器，在傳感器和電纜連接點具有防濺護套。密封電纜至加速計護套密封使傳感器在測試過程中可以暫時浸入水中。傳感器采用外殼隔離，以避免EMI/接地回路干擾。
產品特性
不銹鋼
密封
輕重量
三軸
防潮
IEPE
規格參數
|
量程 |
500 g |
|
靈敏度 |
10 mV/g |
|
頻率響應 |
2 to 7000 Hz |
|
線性 |
± 1 % F.S. |
|
工作溫度 |
-51 to 121 ℃ |
|
輸出阻抗 |
100 Ω |
|
連接 |
內置電纜 |
|
重量 |
2.5 g |
|
安裝方式 |
黏貼 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

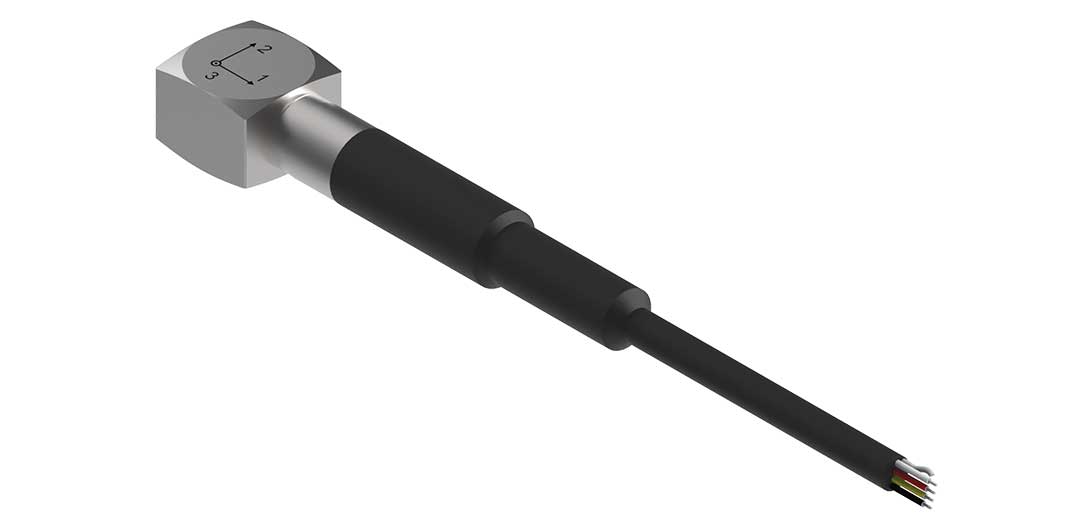

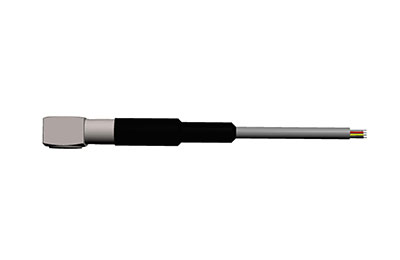

產品細節圖
產品應用圖
