如何建立振動監控系統？
在振動分析中，評估和確定單個傳感器的安裝位置至關重要。振動傳感器安裝不正確會導致不可靠的結果，因此正確安裝傳感器對于確保準確性和一致性至關重要。了解傳感器的要求、功能和局限性，就能成功安裝振動傳感器。
如何建立振動監控系統？
傳感器應盡可能靠近振動源，安裝在光滑、無油漆、無油脂的平坦區域，并且比傳感器本身的底座大。為確保傳感器檢測到機器部件中的故障，應將其安裝在正確方向的位置，以便有效監控正確的振動方向(水平、垂直和/或軸向運動)。

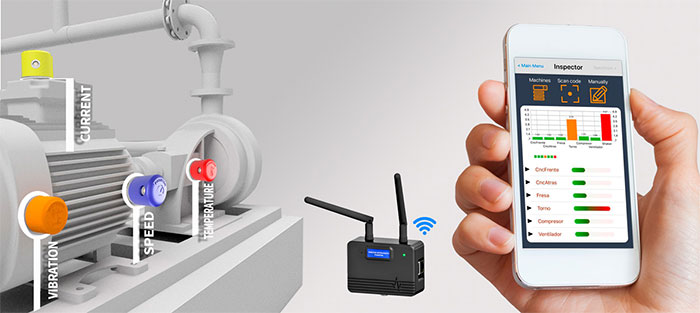

基本上，建立振動監控系統包括三個部分:
1、傳感器安裝
將傳感器正確安裝到系統上對于確保精確測量至關重要。一般來說，振動傳感器離軸支架(軸承)越近，傳感器測量振動的效果就越好，尤其是高頻信號。
加速度計和速度傳感器可以采用多種安裝方法，例如螺柱、膠粘安裝、扁平或兩極磁鐵或探針頭。安裝方法會影響傳感器能夠測量的頻率范圍(加速度計)，這對于高頻尤為重要。位移傳感器通常通過套管擰入到位，以監控軸的相對振動，并為該傳感器提供適當?shù)拈g隙距離。將傳感器安裝到機器上時，用于振動和速度/相位參考監控的位移傳感器需要剛性安裝。
2、接線
良好的布線也是高效振動測量系統不可或缺的一部分。就布線而言，電纜長度和電容、布線、接地和錨固最為關鍵。在信號內容開始減少之前，加速度計有一個最大長度。電纜的電容隨長度增加；因此，傳感器的最終輸出將結合其自身電容和電纜電容。因此，位移傳感器都有固定長度的電纜。布線是確定從傳感器到采集系統的電纜路徑的過程。正確的布線是必要的，因為當電纜靠近其他電子設備時，這些設備的電磁干擾和靜電放電可能會干擾傳感器的讀數。儀表電纜應敷設在指定的儀表電纜槽中，且不得與電力電纜平行。避免電纜接地環路也很重要。除此之外，布線或布線應從屏蔽電纜開始。
3、監控系統設置
選擇監控系統非常簡單，因為它取決于所用的傳感器及其電纜。設置監控系統完全是為了確?？芍貜托院痛_保不間斷連接。監控系統有兩個界面。第一個接口位于傳感器和數據采集和處理單元之間。第二個接口位于數據采集和處理系統與有其他系統和用戶的網絡之間。通常，制造商會提供如何正確配置監控系統的詳細指南。
