振動傳感器：科學儀器在機械故障診斷中的“得力助手”
在鋼鐵廠的高爐旁，一臺大型風機突然發出異常轟鳴，維修團隊僅憑聽聲判斷故障點耗時數小時；而在另一家采用振動監測系統的工廠，同一故障在15分鐘內被精準定位為軸承滾道剝落。這種效率差異的背后，是振動傳感器技術對機械故障診斷的革命性改造。當設備內部零件出現磨損、裂紋或失衡時，其振動特征會以特定頻率和幅值變化呈現，振動傳感器正是通過捕捉這些“機械心跳”的異常波動，為工程師提供故障診斷的“X光片”。
一、機械故障診斷的“感官延伸”：振動傳感器的工作原理

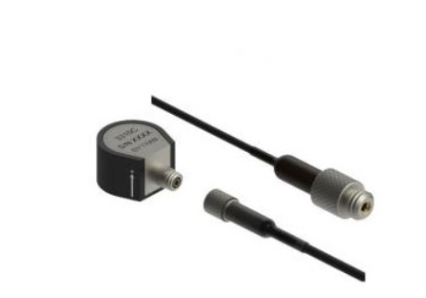

振動傳感器本質上是將機械振動量轉化為電信號的機電轉換裝置，其核心技術路徑分為三類：
壓電式傳感器：利用石英晶體或陶瓷材料在機械應力下產生電荷的特性，電荷量與振動加速度成正比。該類型傳感器因高頻響應特性，成為監測齒輪嚙合沖擊、電機定子振動等高頻故障的首選工具。
壓阻式傳感器：通過應變片在受力變形時電阻變化的原理工作，結合惠斯通電橋?qū)㈦娮枳兓D(zhuǎn)換為電壓信號。其低頻響應優勢使其適用于監測大型橋梁結構在風載下的低頻振動，或電梯導軌的長期沉降變形。
電渦流式傳感器：采用非接觸式測量原理，通過高頻電磁場在金屬目標表面產生的渦流效應，檢測軸系徑向位移。在汽輪機軸系監測中，該技術可捕捉0.1μm級的軸心軌跡變化，提前預警轉子不對中故障。
二、從數據到?jīng)Q策：振動信號的故障診斷閉環
振動傳感器采集的原始信號需經過四步處理才能轉化為可執行的維護指令：
信號采集：三向加速度傳感器可同步獲取設備X/Y/Z軸振動數據，某風電齒輪箱案例顯示，同時監測三個方向的振動信號可使故障識別準確率提升40%。
特征提?。和ㄟ^傅里葉變換將時域信號轉換為頻域圖譜，某型柴油機連桿軸承故障案例中，頻譜分析發現1024Hz處的特征峰值，成功定位第三道主軸承內圈損傷。
模式識別：采用小波變換處理非平穩振動信號，在核電站冷卻泵故障診斷中，該方法可區分正常啟停振動與葉輪氣蝕引發的異常沖擊。
健康評估：建立振動烈度（mm/s）與設備剩余壽命的映射模型，某化工企業通過實時監測離心泵振動值，將計劃外停機次數降低65%。
三、突破應用邊界：振動傳感器的創新實踐
無線監測網絡：采用LoRa技術的自組網振動傳感器，在煤礦皮帶輸送機監測中實現200米范圍內50個測點的同步數據采集，故障定位時間從4小時縮短至8分鐘。
邊緣計算集成：內置DSP處理器的智能傳感器，可在本地完成特征提取和初步診斷，某高鐵軸承監測系統通過邊緣計算將數據傳輸量減少90%，同時保證實時性。
多物理場融合：結合溫度、壓力傳感器的復合監測系統，在航空發動機測試中，通過振動-溫度聯合分析，成功識別出僅靠單一參數無法檢測的渦輪葉片熱疲勞裂紋。
常見問題解答（QA）
Q1：振動傳感器能檢測哪些類型的機械故障？
A：可檢測轉子不平衡、軸承磨損、齒輪嚙合故障、基礎松動、結構裂紋等典型故障模式。
Q2：如何選擇適合的振動傳感器類型？
A：高頻故障監測選用壓電式，低頻結構監測選用壓阻式，旋轉機械軸系監測選用電渦流式。
Q3：傳感器安裝位置對診斷結果有何影響？
A：軸承類故障應在水平/垂直/軸向三方向布置傳感器，齒輪箱故障需在輸入/輸出軸附近布點，錯誤安裝可能導致特征頻率丟失。
Q4：振動診斷需要哪些輔助技術？
A：需結合頻譜分析、包絡解調、時頻分析等信號處理技術，以及機器學習算法實現故障模式智能識別。
Q5：無線振動傳感器是否可靠？
A：采用工業級LoRa或ZigBee協議的無線傳感器，在金屬機房等復雜環境中仍可保持99.2%的數據傳輸成功率。
本文總結
振動傳感器通過將機械振動轉化為可分析的電信號，構建起從數據采集到故障決策的完整技術鏈條。其核心價值在于實現機械故障的早期預警、精準定位和趨勢預測，已成為現代工業中不可或缺的“設備醫生”。隨著物聯網、邊緣計算和人工智能技術的融合，振動監測系統正朝著智能化、網絡化、集成化方向演進，為工業4.0時代的設備健康管理提供關鍵技術支撐。
