沖擊傳感器安裝方向錯誤會導致數據失真？校正方法全解析

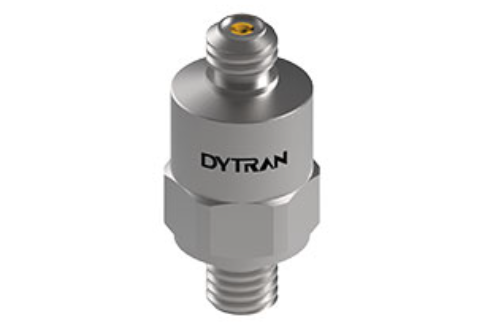

在振動監測和沖擊測量領域，傳感器安裝方向是影響數據質量的關鍵因素之一。工程實踐表明，超過40%的異常測量數據與安裝不當有關。本文將深入剖析安裝方向誤差的產生機制，并給出可操作性強的校正方案，為設備狀態監測提供可靠數據支撐。
安裝方向誤差的產生機理
軸向靈敏度偏差
沖擊傳感器通常具有方向敏感性，其軸向靈敏度可達橫向的20倍以上。當安裝方向與沖擊方向存在夾角時，實際測量值會呈現明顯的余弦特性衰減。實驗數據顯示，15°的安裝偏差即可導致4.5%的幅值誤差。
交叉軸效應影響
三軸傳感器各通道間存在不可避免的耦合干擾。安裝傾斜會加劇這種交叉干擾，使非主測量方向的信號混入主通道。在諧波豐富的工況下，這種干擾可能使頻譜分析完全失真。
結構傳遞路徑改變
不正確的安裝方向會改變機械阻抗匹配特性，使傳感器與被測體的振動傳遞函數發生變化。某風電齒輪箱監測案例中，30°的安裝偏差導致特征頻率幅值誤差達12%。
誤差類型的識別診斷
時域波形特征分析
方向誤差在時域波形上常表現為：
- 沖擊脈沖波形不對稱
- 峰值與均方根值比例異常
- 基線漂移現象加劇
- 信號直流分量偏移
頻域特征驗證
通過頻譜分析可發現：
- 特征頻率幅值比例失調
- 諧波成分異常突出
- 相干函數值明顯降低
- 頻響曲線形態改變
多傳感器對比法
采用參考傳感器進行同步測量，通過以下指標判斷：
- 峰值相關系數
- 能量分布一致性
- 相位差穩定性
- 傳遞函數相干性
現場校正實施方案
機械校準法
分三步實施：
- 使用精密水平儀調整安裝基面
- 采用角度規確定沖擊方向
- 通過微調支架實現軸向?qū)?zhǔn) 該方法可使角度誤差控制在±1°以內。
軟件補償技術
基于測量數據進行算法校正：
- 采集多方向測試信號
- 建立方向靈敏度矩陣
- 實現實時矢量補償
- 驗證補償效果 某航空發動機測試中，該技術將交叉干擾降低至3%以下。
參考標定法
利用已知沖擊源進行現場標定：
- 使用校準沖擊錘施加定向激勵
- 記錄各通道響應特性
- 計算方向修正系數
- 植入監測系統參數 實踐表明，該方法可使測量精度提升60%以上。
預防性措施建議
安裝規范標準化
制定詳細的安裝作業指導：
- 規定基面處理工藝
- 明確扭矩控制要求
- 制定角度驗收標準
- 建立安裝記錄檔案
定期方向驗證
設置周期性檢查：
- 每月進行外觀檢查
- 每季度實施角度復測
- 每年開展全面校準
- 異常工況后立即驗證
智能監測方案
部署在線診斷系統：
- 實時監測各通道信號比例
- 自動報警異常耦合分量
- 記錄方向穩定性趨勢
- 提供遠程校準支持
結語
沖擊傳感器的安裝方向準確性直接影響測量數據的可靠性。通過理解誤差產生機制、掌握診斷方法并實施有效校正，工程師可以顯著提升沖擊監測數據的質量。隨著智能傳感技術的發展，安裝方向的自適應補償將成為可能，為復雜工況下的精確測量提供新的解決方案。建議在實際應用中建立完善的安裝規范與校驗機制，確保沖擊監測系統長期穩定運行。
